GAP 1081

Inkrementales offenes Langenmessgerät mit sehr hoher Genauigkeit

Für vertikale Out-of-Plane Abstandsmessungen
Hochgenaue Messspiegel aus Zerodur-Glaskeramik mit bis zu 3040 mm Länge
Großer Messweg (±2 mm)
Hohe Wiederholgenauigkeit
Schnittstelle: 1 V_SS

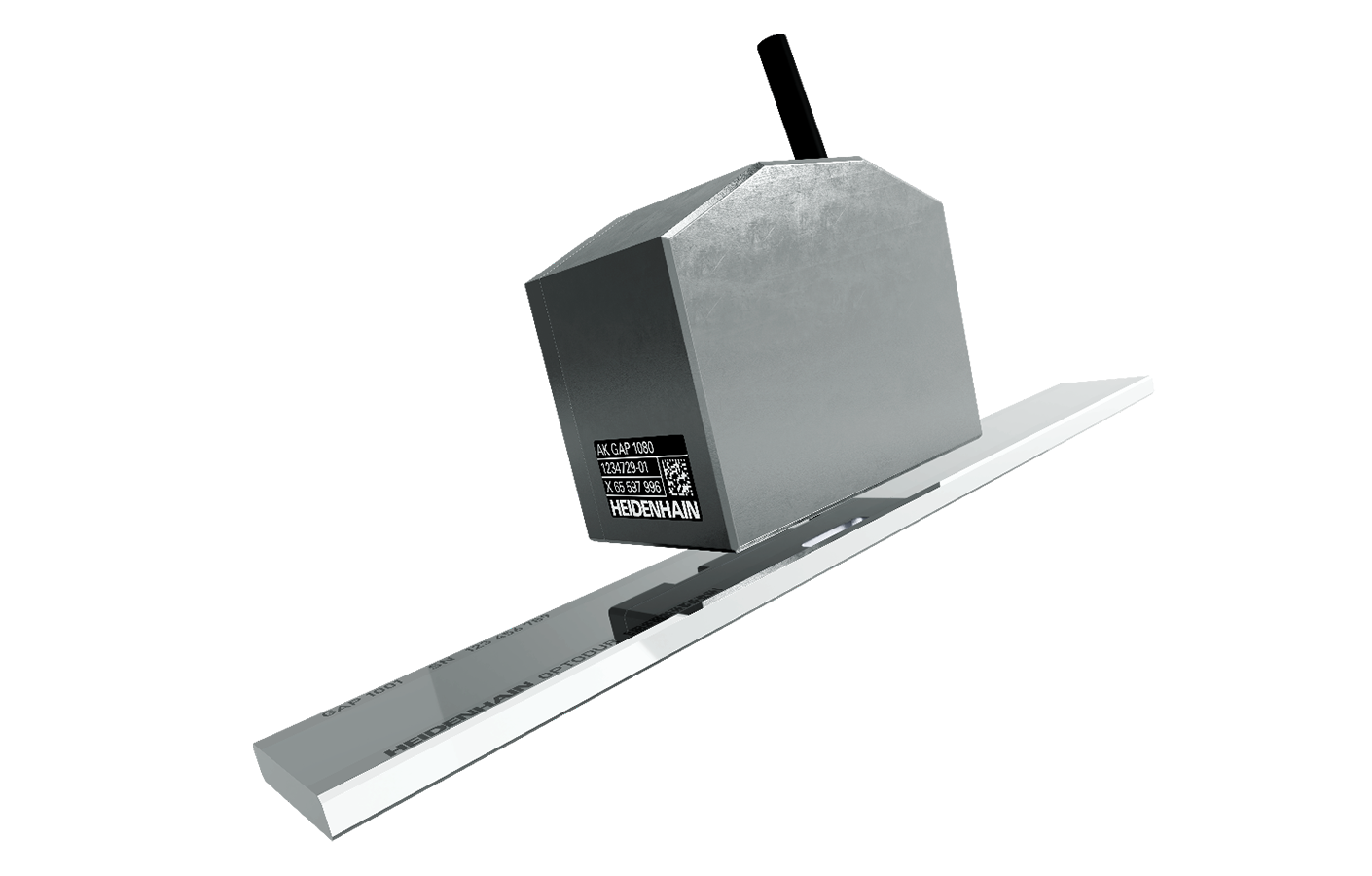

Inkrementales offenes Langenmessgerät GAP 1081

Out-of-Plane Messung

Der GAP 1081 misst den Abstand zwischen einem Messspiegel und dem Abtastkopf. Somit kann in einer Applikation schnell und einfach eine Out-of-Plane Messung realisiert werden.

Optionale Referenzmarke

Der GAP 1081 ist optional mit einer Referenzmarke im nominalen Arbeitsabstand erhältlich. Somit können Metrologiesysteme mit absoluten Out-of-Plane Positionswerten aufgebaut werden.

OPTODUR-Oberfläche

Der Messspiegel mit OPTODUR-Oberflächenschicht ist mit einer Länge von bis zu 3 m verfügbar. So eignet sich der GAP sowohl für einfache vertikale Positionieraufgaben als auch für kontinuierliche Messungen über eine gesamte Ebene.

Mehrdimensionale Messtechnik

Durch die Anordnung von mehreren Abtastköpfen auf einem bzw. zwei Messspiegeln können bis zu sechs Freiheitsgrade einer Achse in nur einer Ebene erfasst werden.

Ansprechpartner – Vertrieb

Vertrieb Deutschland Beratung & Verkauf

+49 8669 31-3132

hd@heidenhain.de

Finden Sie Ihren Ansprechpartner vor Ort

Downloads

Prospekt – MULTI-DOF

Prospekt – Kabel und Steckverbinder

Prospekt – Schnittstellen

Produktvarianten

Das offene Längenmessgerät GAP 1081 besteht aus einem Messspiegel und einem Abtastkopf. Wählen Sie bitte in den Listen die beiden Teilkomponenten entsprechend aus. Für eine weitere Beratung kontaktieren Sie unseren Vertrieb gerne telefonisch, per E-Mail oder über unser Kontaktformular.

Zu den Abtastköpfen
