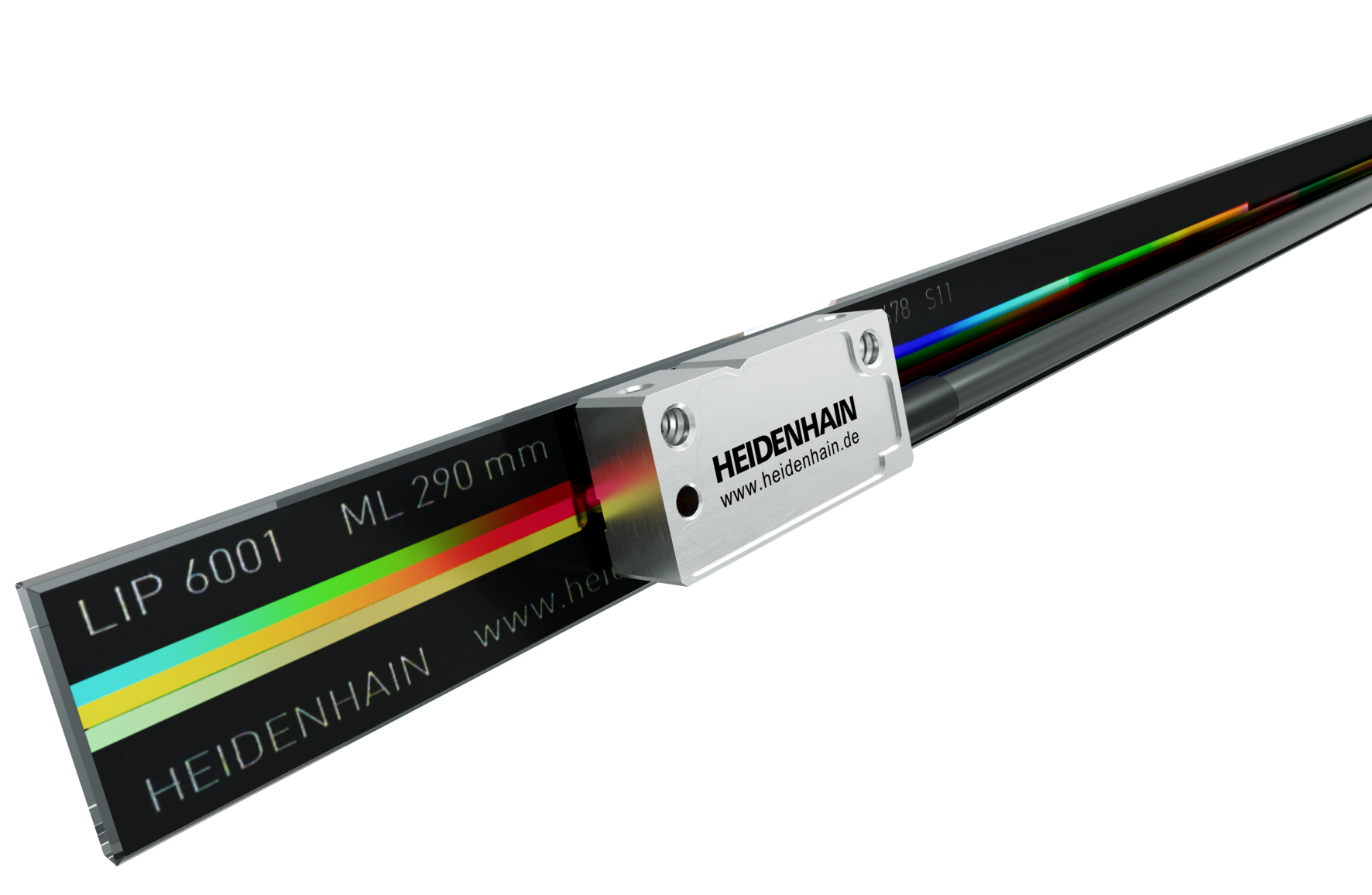

Baureihe LIP 6000

Inkrementales Längenmessgerät mit sehr hoher Genauigkeit

  • Für hochgenaue Linearachsen mit bis zu 3040 mm Länge
  • Sehr kleiner Messschritt (<1 nm)
  • Hohe Geschwindigkeits- und Positionsstabilität
  • Lage-Erkennung durch Limit-Schalter und Homing-Spur
  • Kompakte Bauform für beengte Einbauverhältnisse
  • Schnittstelle: 1 VSS, TTL

Hochgenaue Abtastung

Die offenen Längenmessgeräte LIP arbeiten nach dem interferentiellen Abtastprinzip. Als Maßverkörperung dient ein Phasengitter, das auf einem Teilungsträger aus Glaskeramik aufgebracht ist. Die Längenmessgeräte zeichnen sich durch kleinste Messschritte bei gleichzeitig höchster Genauigkeit aus.

Konstante Signalqualität

Der von HEIDENHAIN entwickelte ASIC HSP 1.0 garantiert eine konstant hohe Güte der Abtastsignale. Nimmt die Signalamplitude ab, regelt der ASIC durch Anheben des LED-Stroms nach. Bei Verschmutzung wird so die ideale Signalform beibehalten. Der Rauschanteil bleibt gleichzeitig konstant gering.

Praxistaugliche Montage

Kleine Signalperioden erfordern normalerweise sehr enge Anbautoleranzen für den Abstand vom Abtastkopf zur Maßverkörperung. Offene Längenmessgeräte von HEIDENHAIN sind dank großzügiger Toleranzen besonders Montagefreundlich. Dabei wird die Qualität der Ausgangssignale innerhalb der Toleranzen kaum beeinflusst.

Vielseitige Anwendung

Durch die hohe Integrationsdichte sind diese Messgeräte sehr kompakt und leicht. Verschiedene Montagemöglichkeiten ermöglichen den Einsatz in unterschiedlichen Applikationen. Die Maßverkörperung kann je nach Anforderung geklebt oder mit Spannpratzen befestigt werden. Der Abtastkopf ist mit linkem oder rechtem Kabelausgang verfügbar.

Schnelle Referenzierung

Über die integrierte Homingfunktion ist eine Lage-Erkennung und damit ein schnelleres Referenzieren des Systems möglich – gerade bei Achsen mit großen Verfahrwegen ein deutlicher Vorteil. Die integrierte Limitfunktion ermöglicht eine sichere Endlagenerkennung ohne weitere zusätzliche Maßnahmen.





Integrierte Funktionsanzeige

Eine mehrfarbige LED im Stecker des LIP 6071 ermöglicht eine direkte Überprüfung der Abtastsignale und Kontrolle des Referenzmarkensignals. Dadurch ist es jederzeit möglich, während des Betriebs eine schnelle Funktionskontrolle und qualifizierende Beurteilung durchzuführen – ohne zusätzliche Hilfsmittel.

Ansprechpartner – Vertrieb

Vertrieb Schweiz & Fürstentum Liechtenstein

+41 44 806 27 27

verkauf@heidenhain.ch
Finden Sie Ihren Ansprechpartner vor Ort

LIP 6000 – Inkrementales Längenmessgerät mit sehr hoher Genauigkeit

Produktvarianten

Offene Längenmessgeräte bestehen aus einer Maßverkörperung und einem Abtastkopf. Wählen Sie bitte in den Listen die beiden Teilkomponenten entsprechend aus. Für eine weitere Beratung kontaktieren Sie unseren Vertrieb gerne telefonisch, per E-Mail oder über unser Kontaktformular.

Maßverkörperung

Abtastkopf
