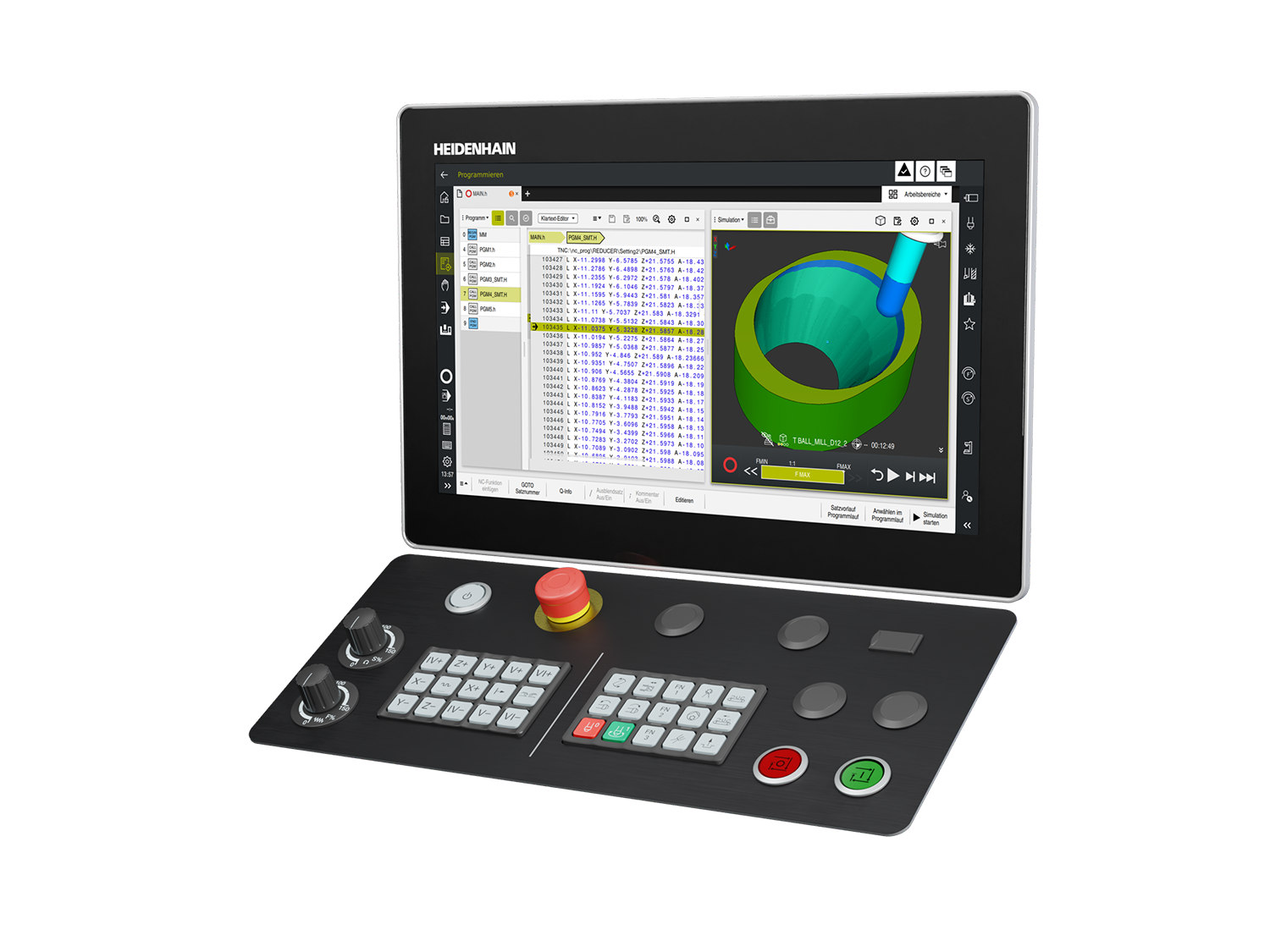

Bahnsteuerung TNC7 select

Kompakt, leistungsstark, 5-Achs Simultanbearbeitung

Bis zu fünf interpolierende Achsen und acht digitale Regelkreise
Fokussierter 5-Achs Funktionsumfang
Optimiert für CAM-basierte Fertigungsprozesse
Moderne TNC7-Benutzeroberfläche mit 16"-Bedienpanel
Hohe Bahnqualität und exzellente Oberflächengüte
Leistungsstarke Präzisions- und Technologieoptionen
Nahtlose Integration in digitale Fertigungsumgebungen

Höchste Präzision und Dynamik

Hohe Maßhaltigkeit, optimale Oberflächenqualität und stabile Fertigungsprozesse mit Technologien und Software-Optionen, die auf leistungsstarke 5-Achs-Bearbeitung zugeschnitten sind: KinematicsOpt zur Optimierung der Maschinenkinematik, zahlreiche Connectivity-Funktionen sowie Gantry-Unterstützung.

Moderne 5-Achs-Fertigung

Die TNC7 select bietet hohe Dynamik, maximale Präzision und eine moderne Benutzerführung für Maschinen, deren Schwerpunkt auf produktiver und präziser 5-Achs-Simultanbearbeitung liegt. Für Maschinenhersteller bedeutet das eine optimal skalierbare Plattform innerhalb der TNC7-Familie.

Kompaktes Bedienkonzept

Mit 16"-Bedienpanel-Komponenten ermöglicht die TNC7 select kompakte Maschinenkonzepte und ergonomische Bedienplätze mit geringem Platzbedarf. Gleichzeitig profitieren Anwender von der modernen TNC7-Benutzeroberfläche: Klare Strukturen, schnelle Reaktionszeiten und eine intuitive Bedienlogik erleichtern den täglichen Umgang mit der Steuerung und sorgen für kurze Einarbeitungszeiten.

Optimiert für CAD/CAM

Diese Steuerung ist speziell auf Umgebungen in der Fertigung ausgelegt, in denen NC-Programme überwiegend mit CAD-/CAM-Systemen zur präzisen und zuverlässigen Abarbeitung komplexer Programme erstellt werden. Der Bediener konzentriert sich dabei auf das Einrichten der Maschine, das Festlegen der Bezugspunkte und die Überwachung des Prozesses.

Ansprechpartner – Vertrieb

Vertrieb Deutschland Beratung & Verkauf

+49 8669 31-3132

hd@heidenhain.de

Ansprechpartner – Kundenservice

Helpline NC-Programmierung

+49 8669 31-3103

service.nc-pgm@heidenhain.de

Finden Sie Ihren Ansprechpartner vor Ort

Downloads

Prospekt – Maschinenhersteller

Prospekt – Optionen und Zubehör

Benutzerdokumentation

5-Achs-Power im Kompaktformat

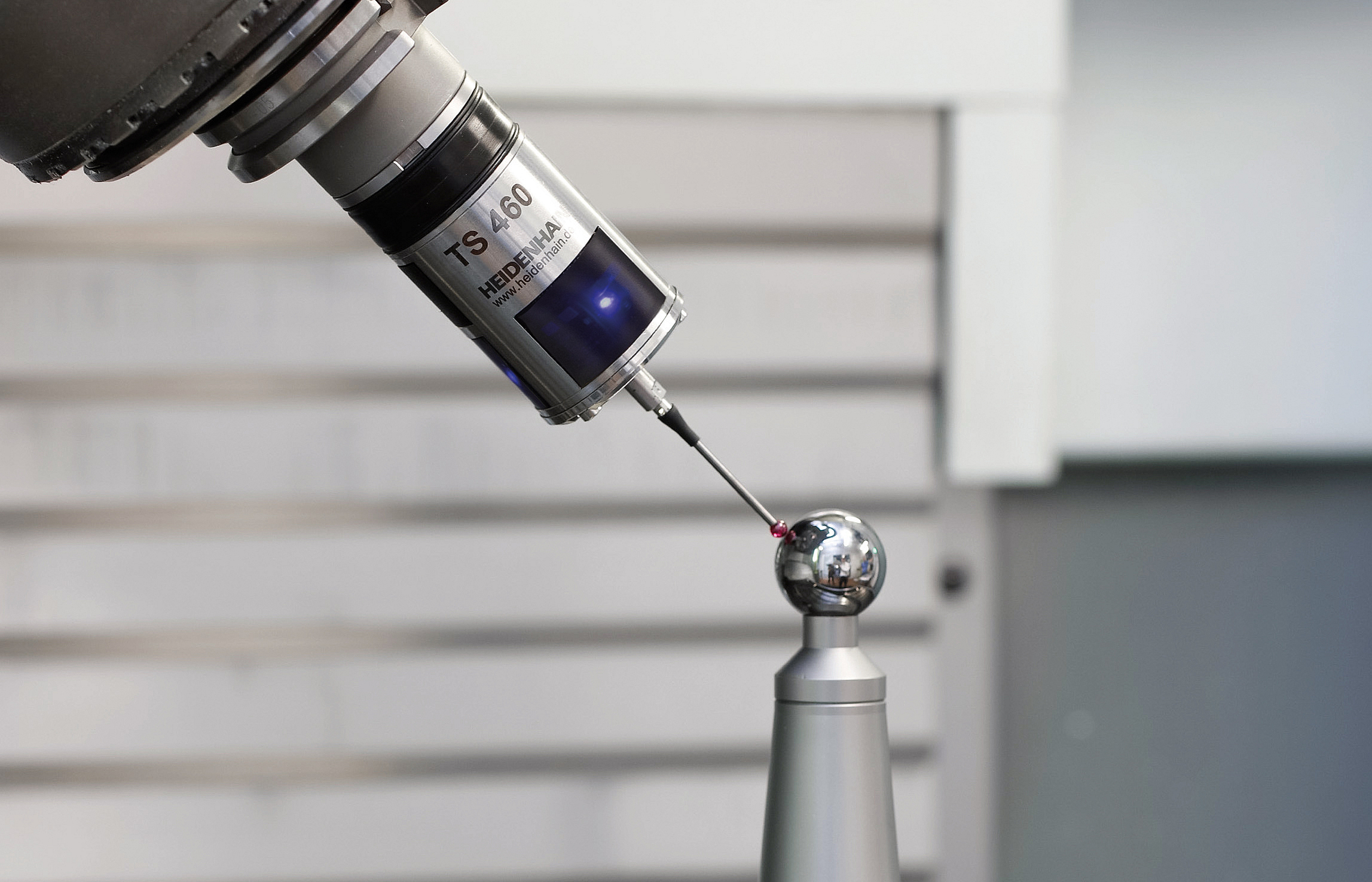

Kinematik prüfen und optimieren

Mit KinematicsOpt kann die Steuerung Positionsfehler bei Drehachsen korrigieren und damit die Genauigkeit bei Schwenk- und Simultanbearbeitungen erhöhen. Durch wiederholte Messungen und Korrekturen können sogar temperaturbedingte Abweichungen kompensiert werden. Zur Vermessung der Drehachsen wird eine Kalibrierkugel auf dem Maschinentisch befestigt und mit dem HEIDENHAIN-Tastsystem abgetastet. Zuvor definieren Sie das Messpunktraster und legen für jede Drehachse separat den Bereich fest, den Sie vermessen wollen.

Weitere Informationen

Connectivity Funktionen

Mit den Software-Optionen OPC UA NC Server und HEIDENHAIN DNC ermöglichen Sie die nahtlose Anbindung an übergeordnete Systeme, digitale Fertigungsumgebungen und moderne Shopfloor-Konzepte. Mit einer international standardisierten und breit verfügbaren Kommunikationstechnologie vernetzen Sie Ihre Maschinen schnell und einfach mit Ihrer Fertigungs-IT.

OPC UA NC Server HEIDENHAIN DNC

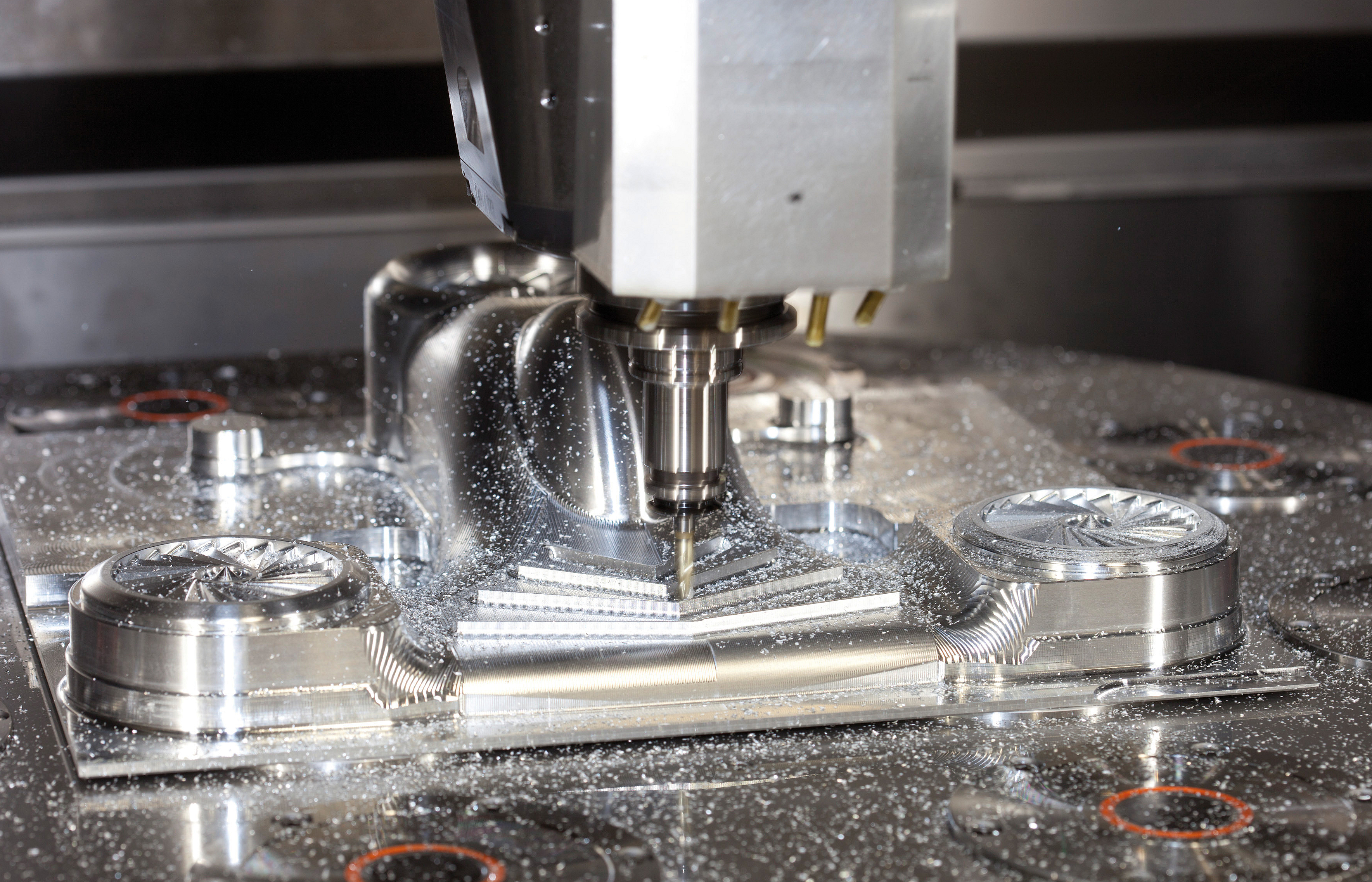

Dynamic Precision

Hohe Präzision trotz schneller Achsbewegungen: Mit dem Technologiepaket Dynamic Precision reduzieren Sie dynamische Fehler der Werkzeugmaschine und erzielen höhere Genauigkeiten am TCP. So erhalten Sie perfekte Oberflächen bei gleichzeitig schneller Bearbeitung. Die Software-Optionen dieses Pakets verbessern die Maßhaltigkeit, Oberflächengüte und Dynamik:

Cross Talk Comp. (CTC): Kompensation von Positionsabweichungen
Machine Vibr. Contr. (MVC): Dämpfung von Maschinenschwingungen
Position Adapt. Contr. (PAC): Positionsabhängige Anpassung von Regelparametern
Load Adapt. Contr. (LAC): Lastabhängige Anpassung von Regelparametern
Motion Adapt. Contr. (MAC): Bewegungsabhängige Anpassung von Regelparametern

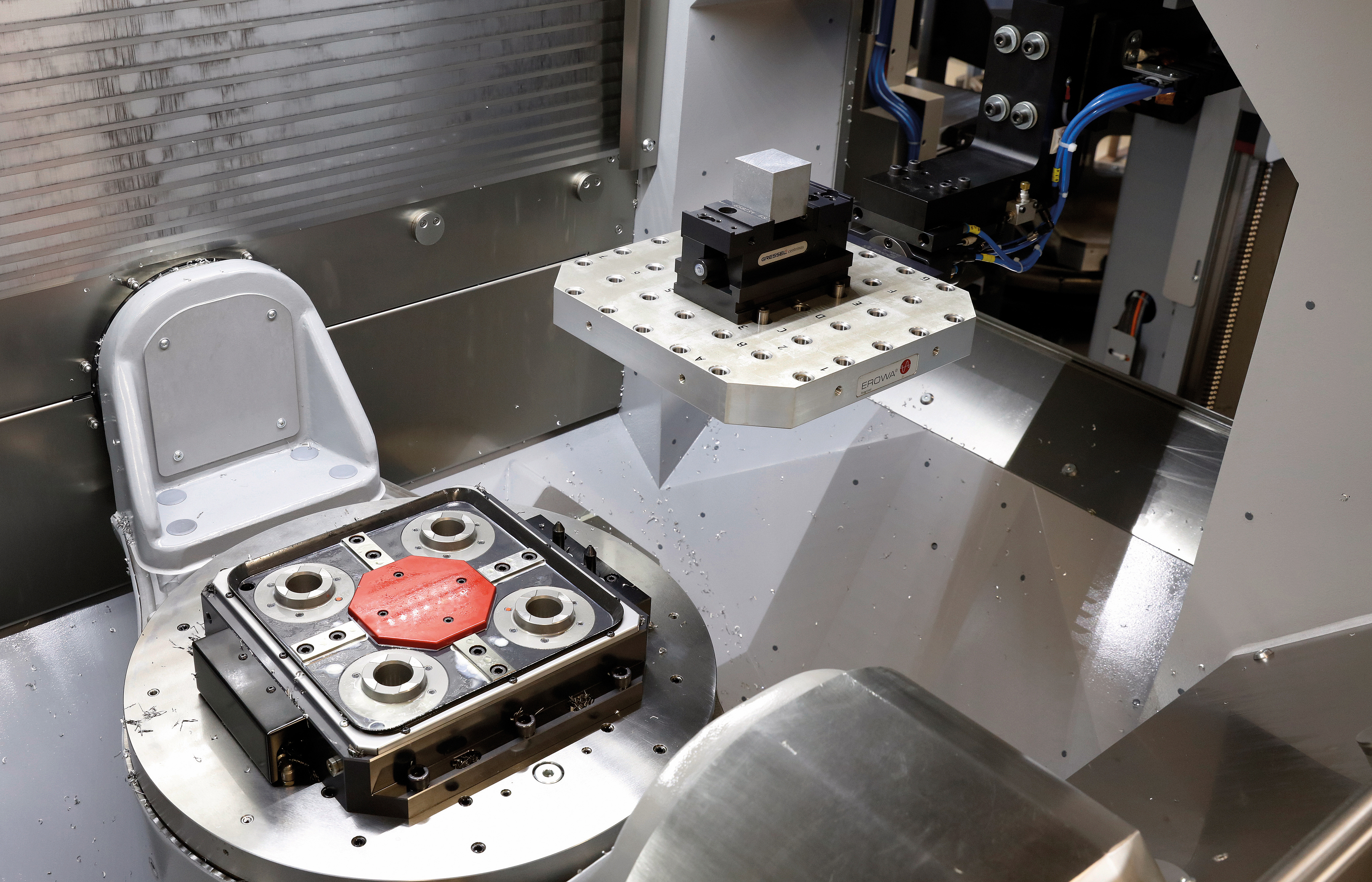

Batch Process Manager

Einfache Planung und Ausführung mehrerer Fertigungsaufträge: Mit dem Batch Process Manager ermöglichen Sie die komfortable Automatisierung wiederkehrender Abläufe – ideal für Serienfertigung und mannlose Laufzeiten. Durch Erweiterung oder Kombination der Paletten- und der erweiterten Werkzeugverwaltung (separat erhältliche Software-Optionen) bietet der Batch Process Manager z. B. folgende Zusatzinformationen:

Dauer der Bearbeitung
Verfügbarkeit notwendiger Werkzeuge
Anstehende manuelle Eingriffe
Programmtestergebnisse der zugeordneten NC-Programme
