Baureihe PP 6000

Das PP 6000 ermöglicht die Erfassung von zwei Achsen mit nur einem Messgerät. Mit der direkten zweidimensionalen Messwerterfassung wird ein sehr kurzer Messweg erreicht. Dadurch werden Beeinträchtigungen reduziert und die Messgenauigkeit deutlich erhöht.

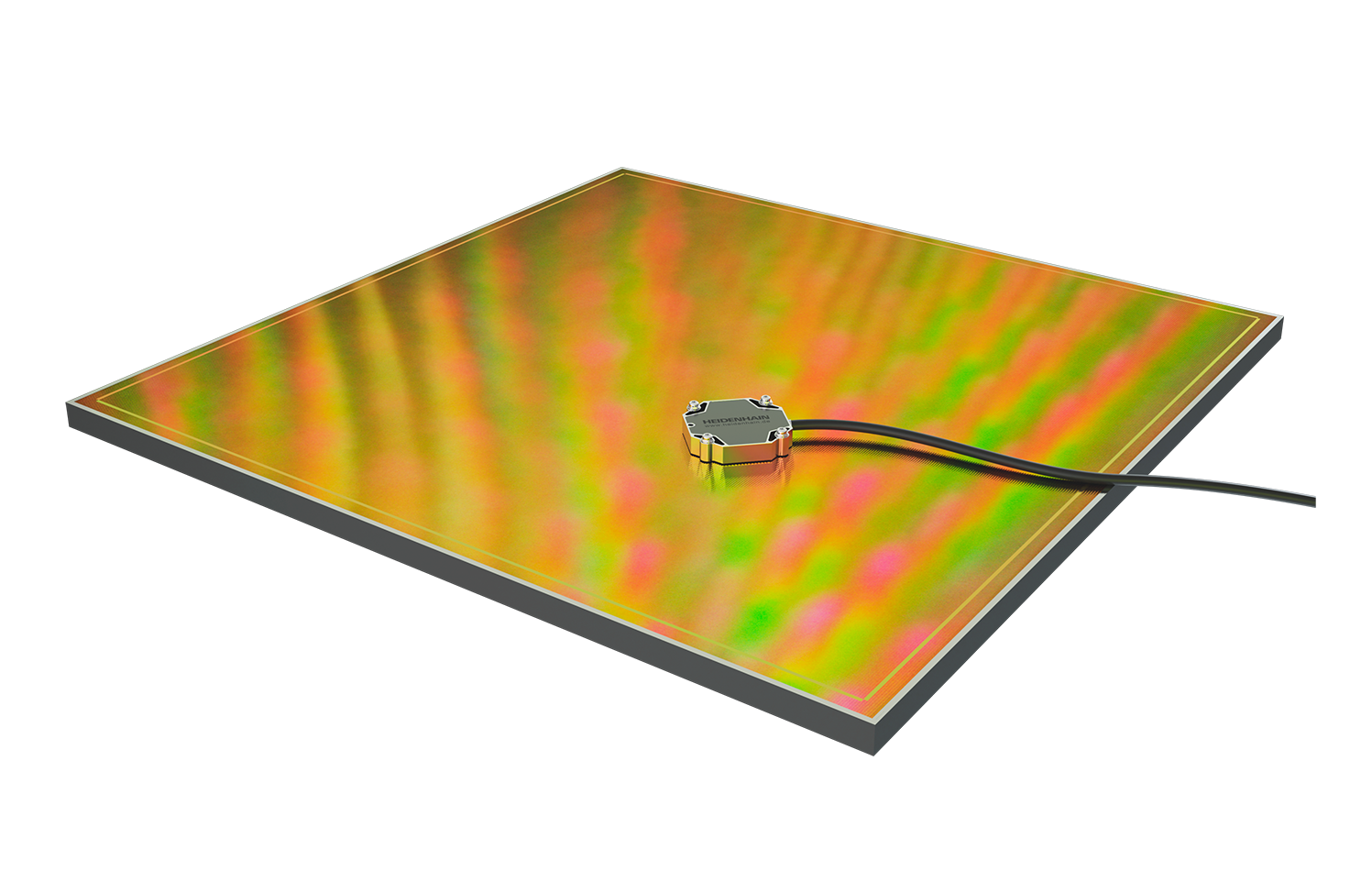

Das Zwei-Koordinaten-Messgerät PP 6000 arbeitet nach dem interferentiellen Abtastprinzip. Als Maßverkörperung dient ein Phasengitter, das auf einem Teilungsträger aus Glaskeramik aufgebracht ist. Das Messgerät zeichnet sich durch kleinste Messschritte bei gleichzeitig höchster Genauigkeit aus.

Die flächige Phasengitterstruktur auf dem Teilungsträger erlaubt mit Hilfe von zwei Abtastköpfen die Messung von bis zu drei Freiheitsgraden. Diese Technologie macht es möglich, komplexe Messaufgaben mit einem einfachen und kompakten Design zu realisieren.

Mit dem Abtastkopf PP 603 können zwei Freiheitsgrade gleichzeitig erfasst werden. Über die EnDat 3 Schnittstelle werden beide gemessene Positionswerte mit nur einem Kabel an die Folge-Elektronik übertragen.
