Schleifmaschinen und weitere Werkzeugmaschinen

Speziell für die Anwendung in Schleifmaschinen stehen die Werkstück-Tastsysteme TS 750 mit hochpräzisen Drucksensoren und TS 150 mit optischem Sensor zur Verfügung. Das TS 750 ermöglicht dank seiner geringen Antastkraft von radial nur ca. 0,2 N eine äußerst homogene Antastgenauigkeit über 360°. Aufgrund der geringen Antastkräfte hat der Tastvorgang selbst keine Auswirkungen auf die Ergebnisse der Messung. Beide Tastsysteme bieten auch unter den extremen Bedingungen des Schleifens eine lange Lebensdauer von mehreren Millionen Tastvorgängen.

Für die Positionsmessung und Bewegungssteuerung in Schleifmaschinen stehen eine ganze Reihe von Alternativen aus dem HEIDENHAIN-Programm zur Wahl:

ERM: Modulare Winkelmessgeräte mit magnetischer Abtastung

ERA: Inkrementale modulare Winkelmessgeräte mit optischer Abtastung

ECA: Absolute modulare Winkelmessgeräte mit optischer Abtastung

RCN: Absolute eigengelagerte Winkelmessgeräte mit optischer Abtastung

Für die exakte Positionierung der Linearachsen in Schleifmaschinen eignen sich vor allem die gekapselten Längenmessgeräte der Baureihe LC. Sie stehen für eine optimale Integration in die Maschine mit kleinprofiligem oder großprofiligem Maßstabsgehäuse zur Wahl, das ausgezeichneten Schutz für Schleifstaub und Schleifschlamm bietet.

Erodieren ist ein Zerspanungsverfahren, das für Bauteile mit höchsten Genauigkeits- und engste Toleranzanforderungen angewendet wird. Für die entsprechend erforderliche exakte Positionierung und Führung der Elektrode beim Senkerodieren bzw. des Drahtes beim Drahterodieren liefern gekapselte Längenmessgeräte der Baureihen LC von HEIDENHAIN zuverlässig die notwendigen Daten.

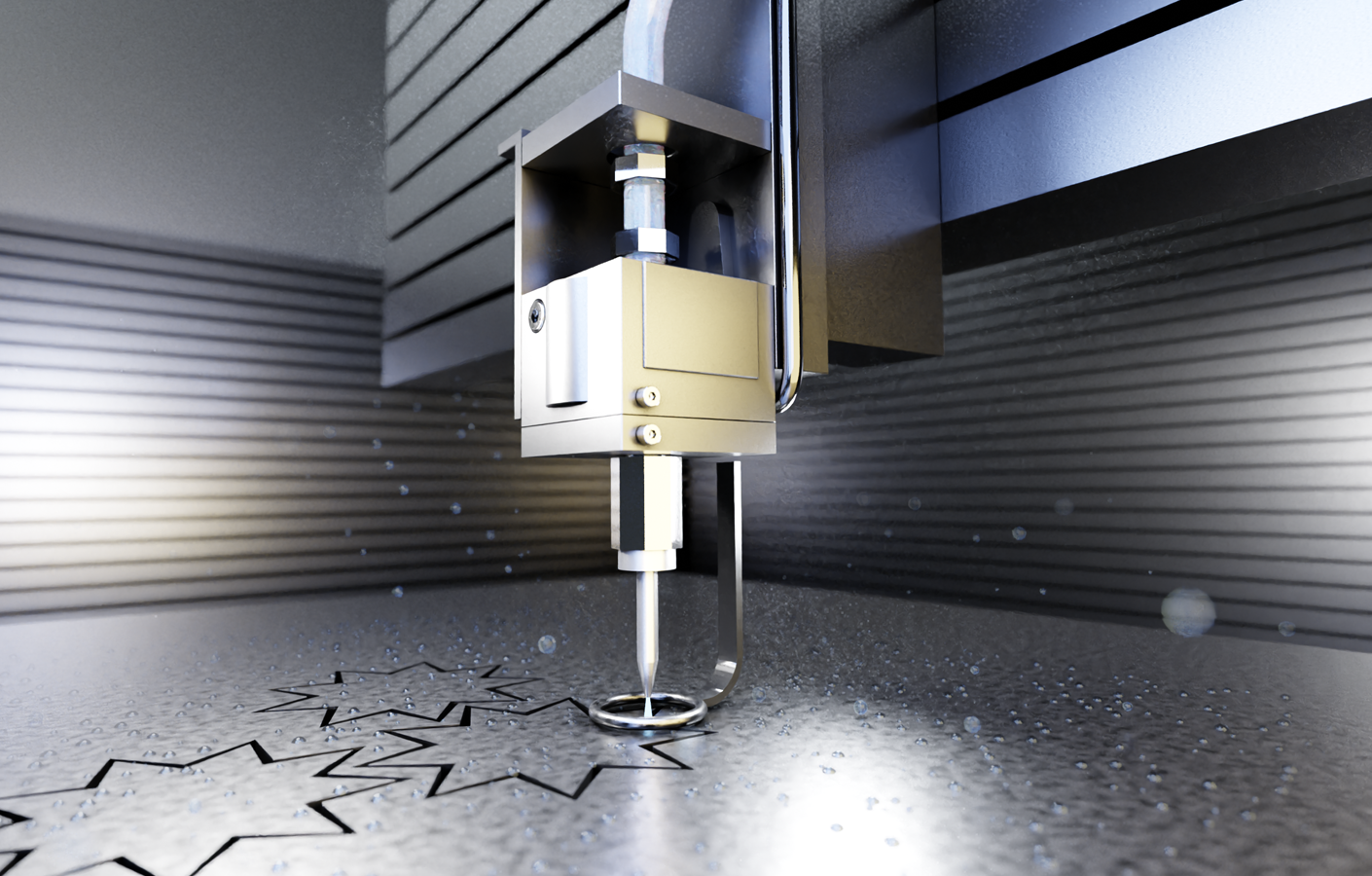

Für die Herstellung besonders filigraner Konturen in wärmeempfindlichen Materialien hat sich das Wasserstrahlschneiden etabliert. Die hierfür erforderliche genaue und dynamische Positionsmessung in einem stark mit dem Schneidmittel belasteten Umfeld übernehmen gekapselte Längenmessgeräte der Baureihen LC von HEIDENHAIN oder induktive Lösungen von AMO.

Auch das Laserstrahlschneiden ist eine Option zur Herstellung besonders filigraner Konturen – allerdings nur bei geeigneten Materialien. Die hierfür erforderliche genaue und dynamische Positionsmessung übernehmen gekapselte Längenmessgeräte der Baureihen LC von HEIDENHAIN oder induktive Lösungen von AMO, die für die besonderen Bedingungen in den Laserschneidanlagen ausgelegt sind.

CNC-gesteuerte Maschinen zum Blechbiegen oder Kantenpressen benötigen für die exakte Werkzeugführung und das saubere Positionieren insbesondere komplexer Werkstücke mit mehreren aufeinanderfolgenden Biegevorgängen robuste und zuverlässige Lösungen. Das inkrementale Längenmessgerät LS 1679 mit integrierter Wälzführung wurde speziell für diese Anwendungen entwickelt. Für den perfekten Anbau an die in diesen Maschinen üblichen zwei C-Säulen gibt es Gerätevarianten mit rechten und linken Kabelabgang. Alternativ sind induktive Längenmessgeräte von AMO eine ausgezeichnete Lösung.

Additive Fertigungsverfahren wie der 3D-Druck erobern immer neue Anwendungsbereiche und dabei auch immer höhere Genauigkeitsanforderungen. In den meist sehr kompakten 3D-Druckern sorgen besonders Messgeräte mit kleinprofiligen Gehäusen von HEIDENHAIN oder die MSA-Baureihe von RSF für eine exakte Positionsmessung und hochgenaue Druckergebnisse.
