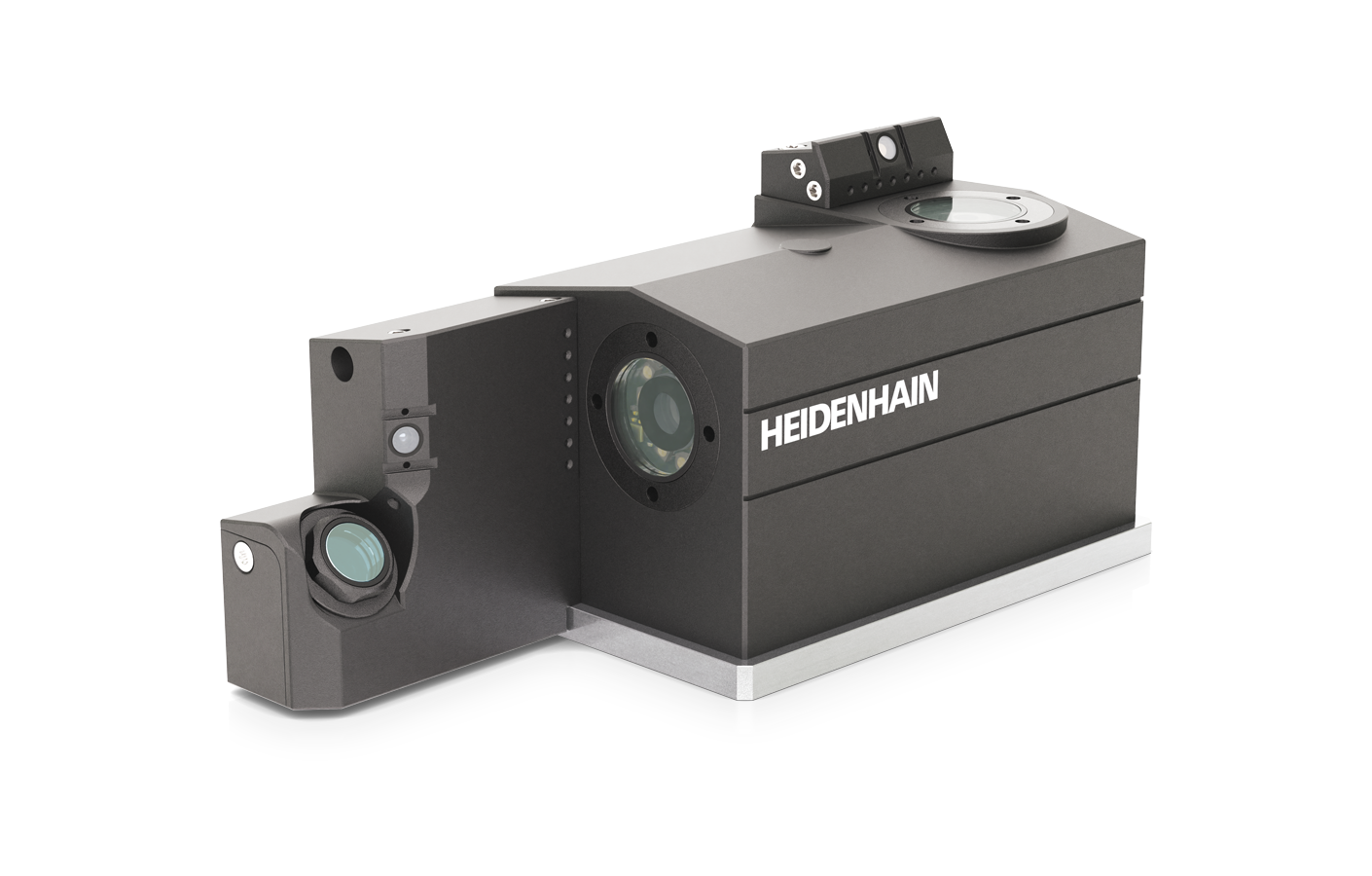

VT 121, VT 122

Kamerasysteme zur Werkzeugvermessung und -inspektion

Zwei Kameras mit Ringlicht und seitlicher Beleuchtung
VT 122: zusätzliche Beleuchtung für die In-Prozess-Messung
Druckluftanschluss zur Reinigung von Werkzeug und Kamerasystem
Ansteuerung und Werkzeugauswertung mit der Software Visual Tool Check
Automatisierung über VTC-Zyklen
Schnittstelle: Gigabit Ethernet
Schutzart: IP66/68

Robust und platzsparend

Die Kamerasysteme sind mit Schutzart IP66/IP68 und zusätzlich schützenden Deckgläsern ein sehr robustes aber gleichzeitig platzsparendes Tool in der Werkzeugmaschine – mit einfacher Wartung.

Drei Aufgaben – ein System

Die Kamerasysteme erstellen automatisiert Bilder zur effizienten Werkzeugprüfung. Dabei erfüllt das System drei Aufgaben: Werkzeugvermessung, Werkzeugmikroskop und Verschleißkontrolle.

Berührungslose In-Prozess-Messung

Die berührungslose Vermessung ist besonders für empfindliche Schneiden geeignet. Die VT 122 unterstützt Schaftfräser, Kugelfräser und Bohrer mit einem Durchmesser ab 1 mm. Werkzeuge können voreingestellt und im Prozess kontrolliert werden. Mit der VT 121 können Sie Werkzeuge auf Bruch kontrollieren.

Panorama- oder Nahaufnahmen

Die Kamera erstellt Nahaufnahmen von jeder Schneide oder detailreiche Panorama-Aufnahmen vom gesamten Werkzeugumfang. Der Beleuchtungswinkel kann variiert und somit einzelne Schneiden virtuell ausgespiegelt werden. Werkzeuge können zur Inspektion der Werkzeugspitze zusätzlich von unten abgebildet werden.

Ansprechpartner

HEIDENHAIN (SCHWEIZ) AG

+41 44 806 27 27

+41 44 806 27 28

verkauf@heidenhain.ch

Vieristraße 14 8603 Schwerzenbach

Finden Sie Ihren Ansprechpartner vor Ort

Downloads

Produktinformation

Benutzerdokumentation

Nachhaltiger produzieren mit zuverlässiger Werkzeugkontrolle

Das neue messende Kamerasystem VT 122 mit der Software Visual Tool Check erkennt vollautomatisierbar abgenutzte oder beschädigte Werkzeuge besonders schnell und zuverlässig. Das reduziert die TCO und trägt zur Produktivitätssteigerung bei.

Nachhaltigkeit bei HEIDENHAIN

Kamerasysteme von HEIDENHAIN – Automatische Werkzeuginspektion wie mit dem Auge
