Baureihe LIF 400 Dplus

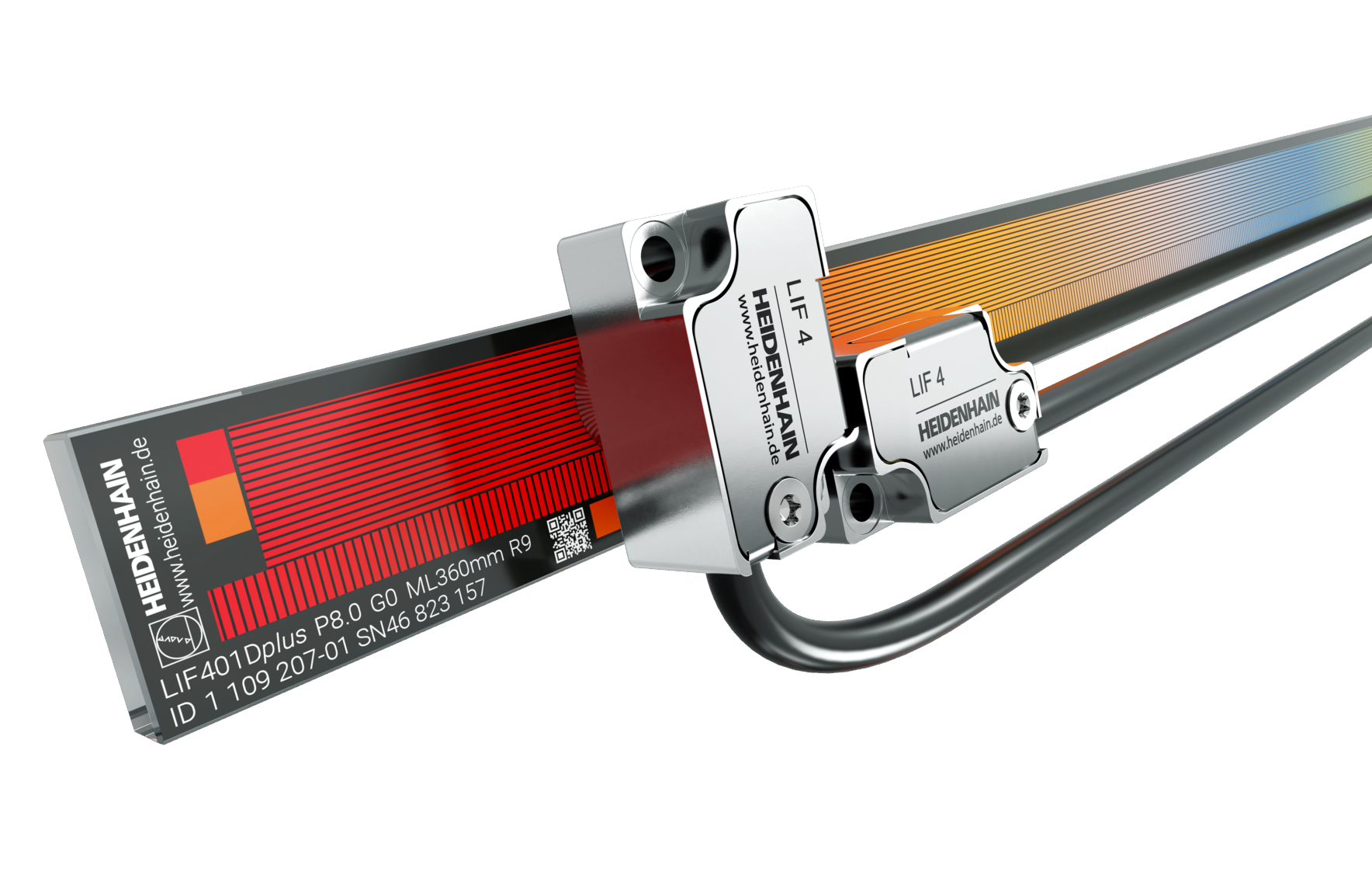

Inkrementales Längenmessgerät mit zwei Teilungsspuren in 0° und 90°

  • Für hochgenaue Achsen mit bis zu 3040 mm Länge in der Hauptmessrichtung und ±1 mm Verfahrweg in der Nebenmessrichtung
  • Sehr kleiner Messschritt (<2 nm)
  • Verschmutzungsunempfindlich
  • Ausführung für Hochvakuum verfügbar
  • Schnittstellen: 1 VSS, TTL

Mehrdimensionale Messtechnik

Dplus-Messgeräte von HEIDENHAIN können mehrere Freiheitsgrade innerhalb einer Achse messen. So können Abweichungen einer Achse gemessen und durch die benachbarte Achse kompensiert werden. Zwei separate Teilungsspuren erlauben eine Messung von bis zu drei Freiheitsgraden.

Konstant hohe Signalqualität

Der von HEIDENHAIN entwickelte ASIC HSP 1.0 garantiert eine konstant hohe Güte der Abtastsignale. Nimmt die Signalamplitude ab, regelt der ASIC diese durch Anheben des LED-Stroms nach. Bei Verschmutzung wird so die ideale Signalform beibehalten bei konstant geringem Rauschanteil.

Praxistaugliche Montage

Kleine Signalperioden erfordern normalerweise sehr enge Toleranzen für den Abstand vom Abtastkopf zur Maßverkörperung. Offene Längenmessgeräte von HEIDENHAIN sind dank großzügiger Anbautoleranzen besonders montagefreundlich. Dabei wird die Qualität der Ausgangssignale innerhalb der Toleranzen kaum beeinflusst.

Hochgenaue Abtastung

Die Längenmessgeräte LIF 400 Dplus sind mit einer Phasengitterteilung ausgestattet und nutzen das interferentielle Abtastprinzip. Sie zeichnen sich durch kleinste Messschritte bei gleichzeitig höchster Genauigkeit aus. Zudem verhindert die geringe Wärmeentwicklung im Abtastkopf temperaturbedingte Ungenauigkeiten.

Dynamisch und präzise

Das LIF 400 Dplus ermöglicht trotz der hohen Genauigkeit sehr schnelle Verfahrbewegungen. Mit Messschritten von nur 2 Nanometer und einer Verfahrgeschwindigkeit von bis zu 240 m/min ist das Messgerät besonders für hochdynamische Präzisionsanwendungen geeignet.

Innovative Teilungsstrukturen

Bei LIF 400 Dplus-Messgeräten befinden sich auf dem Teilungsträger zwei separate Teilungsspuren mit rechtwinkliger Teilung 0° und 90°. Damit ist die Nebenmessrichtung über die gesamte Messlänge der Hauptmessrichtung direkt und hochgenau erfassbar.
