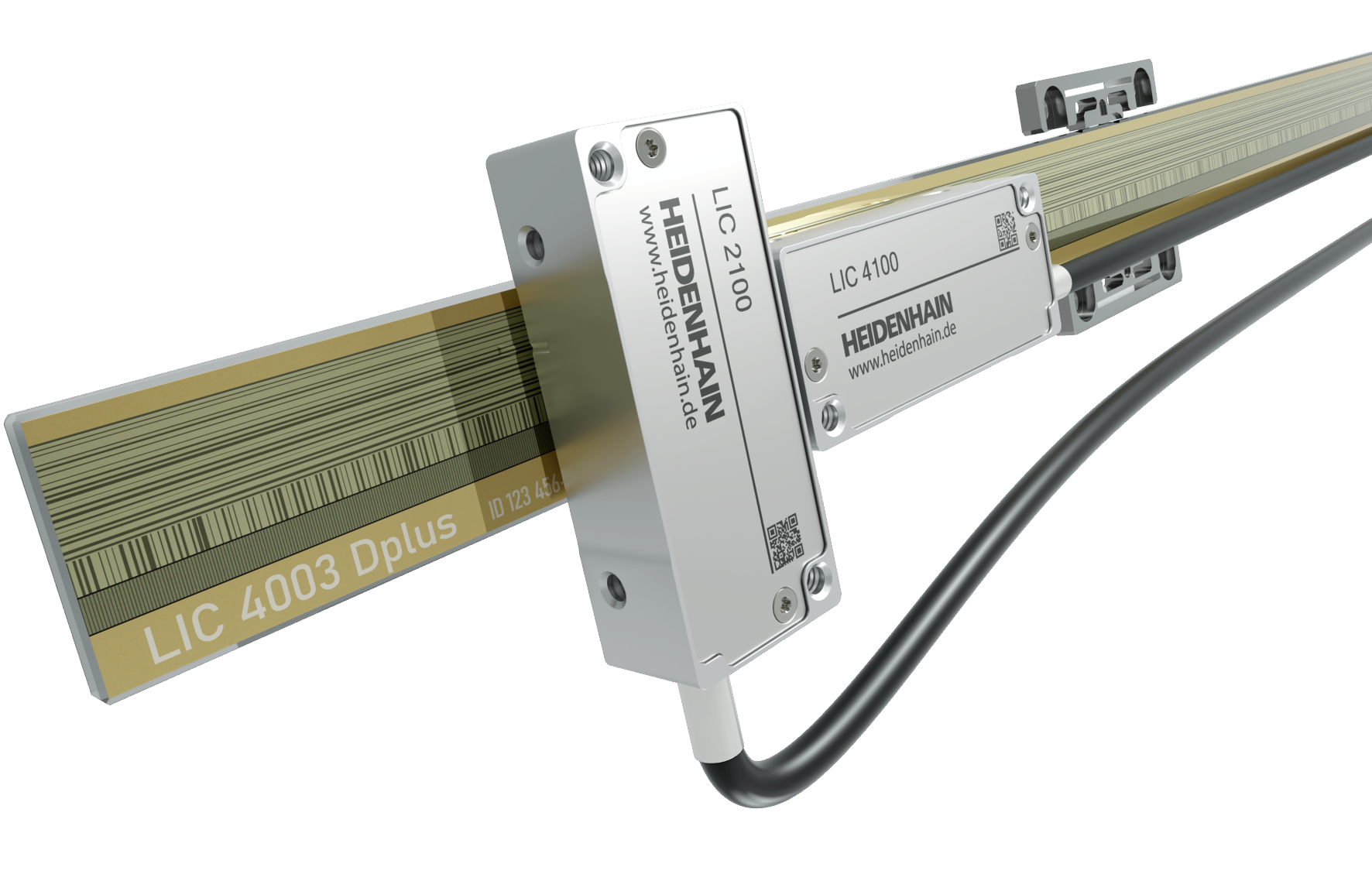

Baureihe LIC 4100

Absolutes Längenmessgerät mit orthogonaler Teilungsanordnung

  • Für hochgenaue Linearachsen mit hoher Verfahrgeschwindigkeit
  • Bis zu 3040 mm Länge (Hauptmessrichtung)
  • Bis ±0,5 mm Verfahrweg (Nebenmessrichtung)
  • Ausführung mit sehr kleinem Messschritt (<1 nm)
  • Hohe Geschwindigkeits- und Positionsstabilität
  • Betrieb mit Standardabtastköpfen (LIC 200 / LIC 400)
  • Schnittstellen: EnDat, Fanuc, Mitsubishi, Panasonic und Yaskawa

Hohe Verfahrgeschwindigkeit

Längenmessgeräte LIC erlauben trotz hoher Genauigkeit sehr schnelle Verfahrbewegungen. Mit Messschritten von nur 1 nm sind Geschwindigkeiten bis 600 m/min möglich. Dabei werden die Positionswerte absolut und dank der hohen Verschmutzungsunempfindlichkeit besonders sicher erfasst.

Mehrere Freiheitsgrade erfassen

Die zwei separaten Teilungsspuren auf dem Dplus-Maßstab erlauben mit Hilfe von zwei Abtastköpfen die Messung von bis zu drei Freiheitsgraden. Diese Technologie macht es möglich, komplexe Messaufgaben mit einem einfachen und kompakten Design zu realisieren.

Mehrdimensionale Messtechnik

Dplus-Messgeräte von HEIDENHAIN können mehrere Freiheitsgrade innerhalb einer Achse messen. So können Abweichungen einer Achse gemessen und durch die benachbarte Achse kompensiert werden.

Innovative Teilungsstrukturen

Auf dem Teilungsträger befinden sich zwei separate Teilungsspuren mit orthogonaler Anordnung 90°. Damit ist die Nebenmessrichtung über die gesamte Messlänge direkt und hochgenau erfassbar.

Verschmutzungsunempfindlich

Mit einem großen Abtastfeld sind die Messgeräte dieser Baureihe sehr verschmutzungsunempfindlich. Lokale Verunreinigungen der Maßverkörperung haben kaum Einfluss auf die Signalqualität und somit auf die Zuverlässigkeit der Messwerte.

Hohe Integrationsfähigkeit

Das absolute Längenmessgerät LIC 4100 Dplus wird mit zwei herkömmlichen Abtastköpfen der Serie LIC&nbsp;200 und LIC&nbsp;400 betrieben. So nutzen Sie die Schnittstellen-Vielfalt: EnDat, Fanuc, Mitsubishi, Panasonic und Yaskawa.

Ansprechpartner – Vertrieb

Vertrieb Deutschland Beratung & Verkauf

+49 8669 31-3132

hd@heidenhain.de
Finden Sie Ihren Ansprechpartner vor Ort

Produktvarianten

Offene Längenmessgeräte bestehen aus einer Maßverkörperung und einem Abtastkopf. Wählen Sie bitte in den Listen die beiden Teilkomponenten entsprechend aus. Für eine weitere Beratung kontaktieren Sie unseren Vertrieb gerne telefonisch, per E-Mail oder über unser Kontaktformular.

Maßverkörperung

Abtastkopf
